Plattengründungsbemessung in Gelsenkirchen

Die DIN EN 1997-1 in Verbindung mit der DIN 1054 verlangt für Gelsenkirchen mehr als eine Standardbemessung. Der tagesnahe Bergbau hat das gesamte Stadtgebiet verformt. Mulden, Schieflagen und unbekannte Hohlraumverfüllungen sind hier die Regel, nicht die Ausnahme. Wir stoßen in fast jedem Projekt auf Altabbaukarten des 19. Jahrhunderts. Eine Plattengründungsbemessung muss in Gelsenkirchen den Bettungsmodul nicht nur schätzen, sondern aus der lokalen Steifigkeit ableiten. Wir kombinieren dafür die Ergebnisse aus Sondierungen mit CPT und direkten Aufschlüssen. Nur so lassen sich die ungleichmäßigen Setzungen erfassen, die in Buer oder Horst immer wieder für Risse in konventionellen Platten sorgen.

In Gelsenkirchen bemessen wir Bodenplatten nicht nur für Vertikallasten, sondern für die horizontale Dehnung aus jahrhundertealten Bergsenkungen.

Vorgehen und Leistungsumfang

Der Wechsel von wasserführenden Sanden zu plastischen Mergeln ist in Gelsenkirchen extrem. Im Norden dominiert der Emscher-Mergel, im Süden quartärer Kies. Eine steife Platte, die auf dem Papier funktioniert, versagt hier oft durch Zwang. In unserer Erfahrung hilft eine elastische Bettung mit variablen Federsteifigkeiten weiter als ein starrer kt-Wert. Wir modellieren die Platte als Flächentragwerk und berücksichtigen die Interaktion mit dem Baugrund über mehrere Lastfälle. Dabei greifen wir auf die Bodenkennwerte aus der Korngrößenanalyse zurück. Die Durchlässigkeit und Konsistenz bestimmen, ob wir mit drainierten oder undrainierten Parametern rechnen müssen.

Lokaler geotechnischer Kontext

Die größte Herausforderung in Gelsenkirchen sind nicht die Lasten, sondern die Baugrundverformungen. Der tagesnahe Steinkohleabbau hat in weiten Teilen der Stadt Senkungen von über 5 Metern verursacht. Diese Bewegungen sind nicht vollständig abgeklungen. Wir rechnen bei jeder Plattengründungsbemessung mit Restmulden und Zerrungszonen. Der Nachweis gegen Durchstanzen ist wichtig, aber die Sicherung der Plattensohle gegen horizontale Dehnungen ist hier überlebenswichtig. Wir legen Bewehrungslagen so aus, dass sie die zu erwartenden Krümmungen aufnehmen können. Das ist ein anderer Ansatz als in unverritzten Gebieten. Eine falsch bemessene Platte reagiert hier nicht nur mit Rissen, sondern mit einem kompletten Steifigkeitsverlust.

Technische Daten

Parameter	Typischer Wert
Bemessungsnorm	DIN EN 1997-1:2014-03 mit DIN 1054:2021-04
Bettungsmodulverfahren	Elastisch gebettete Platte mit variablen Federsteifigkeiten
Lastfall Bergsenkung	Horizontale Dehnung bis 5 mm/m, Krümmungsradius > 10 km
Baugrundmodell	Schichtmodell aus CPT-Sondierung und Laborversuchen
Durchstanznachweis	Nach DIN EN 1992-1-1, Abschnitt 6.4, für Einzellasten
Setzungsberechnung	Mehrstufig, mit Steifemoduln aus Drucksondierung und Ödometer
Bewehrungsgrad	Oben und unten, abhängig von Krümmungszone

Ergänzende Leistungen

Baugrunderkundung und Labor

Wir führen die Aufschlüsse selbst aus. CPT-Sondierungen und Kernbohrungen liefern die Parameter für das Berechnungsmodell.

Numerische Modellierung

Wir bilden die Platte als finite Elemente ab und simulieren die Interaktion mit dem Baugrund in mehreren Lastfällen.

Bewehrungsplanung

Wir legen die Bewehrung oben und unten so aus, dass sie die Bergsenkungsdehnungen und Lastspitzen aufnimmt.

Referenznormen

DIN EN 1997-1:2014-03 (Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik), DIN 1054:2021-04 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), DIN EN 1992-1-1:2011-01 (Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken), DIN 4149 (Bauten in deutschen Erdbebengebieten – für dynamische Zusatzlasten, sofern relevant)

Fragen und Antworten

Warum reicht ein einfacher Bettungsmodul in Gelsenkirchen nicht aus?

Weil der Baugrund hier durch den Bergbau ungleichmäßig verformt ist. Ein konstanter Bettungsmodul setzt einen homogenen Boden voraus. In Gelsenkirchen haben wir aber Schieflagen, Restmulden und Zerrungszonen. Wir berechnen die Platte mit einem variablen Bettungsmodul, der die lokale Steifigkeit aus den Drucksondierungen abbildet. So vermeiden wir unkontrollierte Risse.

Was kostet eine Plattengründungsbemessung für ein Einfamilienhaus in Gelsenkirchen?

Für ein Einfamilienhaus in Gelsenkirchen liegt die Bemessung inklusive Baugrundmodell und Bewehrungsplan zwischen €950 und €3.720. Der Preis hängt von der Komplexität des Bergsenkungsnachweises und der Anzahl der erforderlichen Aufschlüsse ab.

Muss die Bodenplatte in Gelsenkirchen wegen des Bergbaus dicker sein?

Nicht unbedingt dicker. Entscheidend ist die schlaffe Bewehrung oben und unten, die wir auf die zu erwartenden Krümmungen auslegen. Eine dickere Platte erhöht die Steifigkeit und damit auch die Zwangsspannungen. Wir optimieren die Dicke so, dass die Platte weich genug ist, um Bodenbewegungen mitzumachen, aber steif genug, um Lasten zu verteilen.

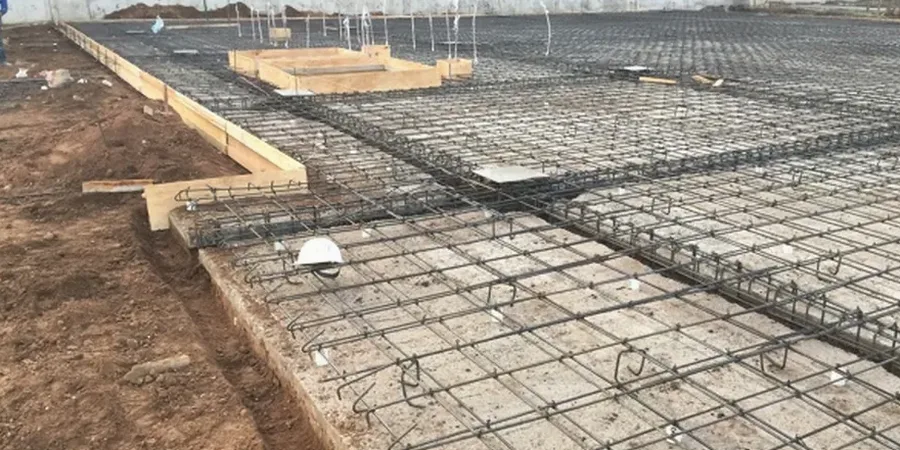

Plattengründungsbemessung in Gelsenkirchen – Tragwerksplanung auf Bergsenkungsböden
