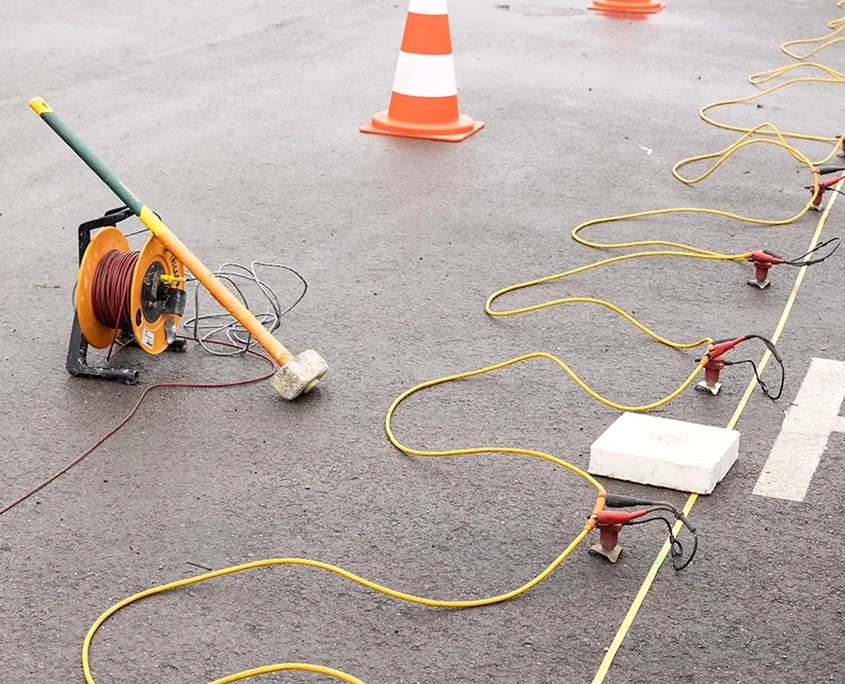

In Gelsenkirchen wird die Gefahr der Bodenverflüssigung bei Erdbeben häufig unterschätzt. Bauherren und Planer konzentrieren sich auf die bergbaubedingten Setzungen und die schwierigen Emschermergel-Böden, übersehen aber, dass die quartären Sande und Auffüllungen im Stadtgebiet bei dynamischer Belastung ihre Tragfähigkeit nahezu vollständig verlieren können. Die Konsequenz: ein plötzlicher Scherfestigkeitsverlust, der selbst tief gegründete Bauwerke gefährdet. Eine belastbare Bodenverflüssigungsanalyse nach DIN EN 1998-5 ist daher keine akademische Übung, sondern eine versicherungs- und haftungsrelevante Pflicht. Gerade in den nördlichen Stadtteilen entlang der Emscher und im Bereich der ehemaligen Zechenstandorte treffen hohe Grundwasserstände auf locker gelagerte Sande – eine Kombination, die im Erdbebenfall fatale Folgen haben kann. Unser Team führt die erforderlichen Sondierungen durch und ergänzt die Felddaten bei Bedarf mit einem CPT-Versuch für ein kontinuierliches Profil des Spitzendrucks oder mit einer Korngrößenanalyse zur genauen Klassifizierung der verflüssigungsanfälligen Schichten.
Nicht der Boden an sich versagt, sondern der Porenwasserüberdruck, der die Korn-zu-Korn-Spannung innerhalb weniger Sekunden auf null reduziert.
Referenznormen
DIN EN 1998-5:2010-12 (Eurocode 8, Gründungen, Stützbauwerke), DIN EN 1998-1/NA:2011-01 (Nationaler Anhang, seismische Einwirkungen), DIN EN ISO 22476-3:2012 (Rammsondierungen, SPT), DIN EN ISO 22476-1:2013 (Drucksondierungen, CPT), DIN 18123:2011-04 (Korngrößenverteilung), NCEER Workshop (Youd & Idriss, 2001)
Fragen und Antworten
Welche geologischen Einheiten in Gelsenkirchen sind besonders verflüssigungsgefährdet?
Die quartären Niederterrassensande und die jungen Flusssedimente der Emscher sind in Gelsenkirchen die kritischsten Horizonte. Diese Sande weisen oft eine locker gelagerte Struktur mit SPT-Schlagzahlen unter 10 auf und liegen im Grundwasser. Die anthropogenen Auffüllungen in den ehemaligen Bergsenkungsgebieten sind ebenfalls kritisch, da sie häufig aus unsortiertem, lockerem Material bestehen. Der Emschermergel als Festgestein ist dagegen nicht verflüssigungsgefährdet, kann aber als dichtende Schicht den Porenwasserüberdruck in darüberliegenden Sanden einschließen.
Ab welcher Erdbebenstärke wird eine Bodenverflüssigungsanalyse in Gelsenkirchen relevant?
Die DIN EN 1998-5 fordert eine Überprüfung des Verflüssigungspotenzials, wenn die seismische Bemessungssituation maßgebend wird. Obwohl Gelsenkirchen in der Erdbebenzone 1 mit relativ geringer Seismizität liegt, können weiche Böden zu lokalen Verstärkungseffekten führen. Bereits ab einer Magnitude von 4,5 ist eine Verflüssigung lockerer Sande möglich. Die Analyse ist daher für Bauwerke der Bedeutungskategorie III und IV sowie für Anlagen mit hohem Schadenspotenzial verpflichtend.
Was kostet eine Bodenverflüssigungsanalyse in Gelsenkirchen?
Die Kosten liegen in Gelsenkirchen typischerweise zwischen €2.410 und €4.040, abhängig vom erforderlichen Sondieraufwand und der Anzahl der zu untersuchenden Schichten. Der Preis umfasst die Feldkampagne mit SPT- oder CPT-Sondierungen, die Laboranalyse der Korngrößenverteilung sowie den rechnerischen Nachweis nach DIN EN 1998-5 und NCEER. Zusätzliche Baugrundaufschlüsse oder spezielle Laborversuche, wie zyklische Triaxialversuche, erhöhen den Aufwand.
Welche Maßnahmen leiten sich aus einer positiven Verflüssigungsprognose ab?
Wird ein Verflüssigungspotenzial festgestellt, stehen verschiedene bautechnische Maßnahmen zur Auswahl: Tiefgründung mit Pfählen, die in den tragfähigen Emschermergel einbinden, eine Bodenverbesserung durch Rütteldruckverdichtung oder der Austausch des verflüssigungsgefährdeten Materials gegen verdichtungsfähigen Kies. Bei geringem Risiko kann auch eine Überwachung des Porenwasserdrucks während der Bauphase ausreichen. Die Wahl der Maßnahme hängt vom LPI-Wert und der Bauwerksempfindlichkeit ab.
