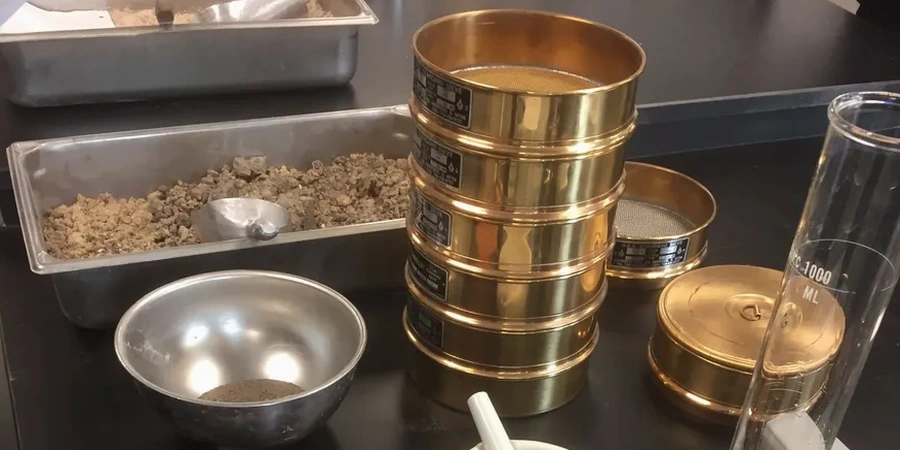

Der Bergbau hat Gelsenkirchen über ein Jahrhundert lang geprägt und ein geotechnisch hochkomplexes Erbe hinterlassen. Unter der Stadtmitte wechseln sich quartäre Kiessande der Emscher mit anthropogenen Auffüllungen und stellenweise bindigen Deckschichten ab, was jede Baugrundbeurteilung zu einer anspruchsvollen Aufgabe macht. Die Korngrößenanalyse mit kombinierter Siebung und Hydrometer nach DIN EN ISO 17892-4 liefert genau das Datenfundament, das Tragwerksplaner und Bodengutachter benötigen. Ohne eine exakte Kenntnis der Kornverteilungskurve lassen sich die Durchlässigkeit nach Hazen, die Frostempfindlichkeit nach ZTV E-StB oder die Verdichtbarkeit eines Bodens in Gelsenkirchen nicht seriös bewerten. Unser Labor wertet die Sieblinie für Projekte von der Einfamilienhausgründung am Resser Mark bis zur Versickerungsanlage im Gewerbegebiet Schalker Verein aus.
Eine fehlende Aräometer-Analyse unterschätzt den Feinkornanteil oft um 15 Prozent – mit gravierenden Folgen für die Frostbemessung und die Verdichtbarkeitsprognose in der Emscherzone.
Lokaler geotechnischer Kontext
Die hohe Grundwasserneubildung im Emschergebiet und die zunehmenden Starkregenereignisse setzen Versickerungsanlagen in Gelsenkirchen unter erheblichen hydraulischen Stress. Ein Baugrund, der auf dem Papier als durchlässiger Sand erscheint, entpuppt sich nach der Korngrößenanalyse oft als schluffiger Feinsand mit einem kf-Wert, der um den Faktor 10 niedriger liegt als die Vorbemessung annahm. Die Folge: Rigolen stauen zurück, Baugruben laufen voll, und die Standsicherheit von Böschungen gerät bei Sättigung ins Wanken. Wer die Sieblinie und den Feinanteil nicht im Labor bestimmt, übernimmt ein kalkulierbares Restrisiko, das spätestens beim ersten Bemessungsregen schlagend wird. Die Korngrößenanalyse ist in Gelsenkirchen kein akademischer Luxus, sondern die versicherungstechnische Absicherung gegen hydrologische Überraschungen im Untergrund.
Fragen und Antworten
Was kostet eine Korngrößenanalyse für einen Gelsenkirchener Bauherren?
Eine kombinierte Sieb- und Aräometeranalyse für eine gemischtkörnige Bodenprobe liegt im Raum Gelsenkirchen typischerweise zwischen €110 und €160. Der Preis variiert mit dem Feinanteil: Proben mit hohem Ton- und Schluffgehalt erfordern längere Sedimentationszeiten und mehrere Aräometer-Ablesungen. Für ein vollständiges Baugrundgutachten empfehlen wir, mindestens drei Proben aus verschiedenen Tiefenstufen analysieren zu lassen.
Welche Bodenprobe ist für die Korngrößenanalyse geeignet?
Es wird eine gestörte Bodenprobe mit mindestens 1.000 g Trockenmasse benötigt, bei kiesigen Böden entsprechend mehr. Die Probe muss luftdicht verpackt sein, um den natürlichen Wassergehalt nicht zu verlieren. Aus Schürfgruben, Rammkernsondierungen oder Baggerschürfen entnommen, sollte sie repräsentativ für die untersuchte Bodenschicht sein. Stark organische oder verunreinigte Proben erfordern eine Vorbehandlung mit Wasserstoffperoxid.
Wie lange dauert eine vollständige Sieb- und Aräometeranalyse?
Die reine Laborlaufzeit beträgt 3 bis 5 Werktage. Die Nasssiebung und Trocknung des Grobanteils nimmt einen Tag in Anspruch, die Sedimentationsanalyse mit Aräometer-Ablesungen über 24 Stunden erfordert den zweiten und dritten Tag. Bei eiligen Projekten in Gelsenkirchen bieten wir eine Expressbearbeitung innerhalb von 48 Stunden an.
Warum reicht eine einfache Siebung ohne Aräometer nicht aus?
In der Emscherzone enthalten viele Böden einen Feinkornanteil zwischen 5 und 40 Prozent. Eine reine Siebung erfasst nur die Fraktion über 0,063 mm und liefert keine Information über die Schluff- und Tonanteile. Gerade diese Feinanteile bestimmen aber die Kohäsion, die Frostempfindlichkeit und die tatsächliche Durchlässigkeit. Ohne Aräometer-Analyse übersieht man genau den Korngrößenbereich, der über F1- oder F3-Klassifizierung und damit über die Zulässigkeit einer Versickerung entscheidet.
Welche Normen gelten für die Korngrößenanalyse in Deutschland?
Die maßgebende Norm ist die DIN EN ISO 17892-4:2017-04 'Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben – Teil 4: Bestimmung der Korngrößenverteilung'. Für die reine Siebung wird zusätzlich die DIN 18123:2011-04 herangezogen. Die Bodenklassifikation erfolgt nach DIN 18196, die Frostempfindlichkeitsbewertung nach den ZTV E-StB 17. Unser Labor arbeitet nach diesen Normen und ist dafür akkreditiert.
